Costindo – Menentukan jarak kuda-kuda baja ringan tidak semudah pakai patokan “kira-kira 1,2 meter deh“. Ada rumus dan standar SNI yang mengatur agar atap tidak lendut, aman dari angin kencang, dan tidak boros material.
Artikel ini mengupas tuntas rumus berdasarkan SNI 1727:2020 (pembebanan) dan SNI 7971:2013 (kapasitas baja ringan), lengkap dengan simulasi hitungan nyata untuk atap genteng metal dan genteng beton.
Daftar Isi
Mengapa Jarak Kuda-Kuda Tidak Boleh Sembarangan?
Kuda-kuda baja ringan berfungsi sebagai tulang punggung atap. Jika terlalu renggang, gording akan melendut di bawah beban mati (genteng + plafon) dan beban hidup (hujan, angin, pekerja). Jika terlalu rapat, material terbuang percuma dan biaya membengkak.
Standar Nasional Indonesia (SNI) menetapkan batas defleksi (lendutan) maksimal yang diizinkan:
- L/180 untuk atap tanpa plafon
- L/240 untuk atap dengan plafon gypsum
- L/360 untuk lantai atau struktur sensitif
Di mana L adalah jarak antar tumpuan (jarak kuda-kuda).
Coba Gunakan Kalkulator Ini
Standar SNI yang Wajib Dijadikan Acuan
Dua dokumen SNI ini adalah “kitab suci” perhitungan kuda-kuda baja ringan:
| Standar SNI | Judul Lengkap | Fungsi Utama |
|---|---|---|
| SNI 1727:2020 | Beban Desain Minimum dan Kriteria Terkait untuk Bangunan Gedung dan Struktur Lain | Menetapkan beban mati, hidup, angin, dan kombinasi beban untuk desain |
| SNI 7971:2013 | Komponen Struktur Baja Canai Dingin | Mengatur perhitungan kapasitas tarik, tekan, lentur, dan defleksi profil baja ringan |
Tanpa mengacu pada kedua standar ini, perhitungan jarak kuda-kuda hanya berdasarkan asumsi dan berisiko gagal struktur.
Rumus Dasar Menentukan Jarak Kuda-Kuda Baja Ringan

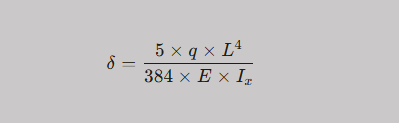

Secara praktis, jarak kuda-kuda (L) ditentukan dengan memastikan bahwa defleksi (δ) tidak melebihi batas L/180 atau L/240. Rumus defleksi untuk gording sederhana dengan beban merata adalah:
Di mana:
- δ = lendutan maksimal (mm)
- q = beban total per meter (N/mm)
- L = jarak antar kuda-kuda (mm)
- E = modulus elastisitas baja (200.000 MPa)
- I_x = momen inersia profil gording (mm⁴)
Syarat aman: δ ≤ L/180 (atau L/240 jika ada plafon).
Namun, di lapangan, kontraktor sering menggunakan pendekatan praktis berdasarkan jenis atap dan ketebalan kanal C, yang tetap mengacu pada prinsip SNI di atas.
Jarak Kuda-Kuda Berdasarkan Jenis Atap (Patokan Lapangan)
Berikut adalah rentang jarak yang umum dipakai dan masih memenuhi syarat SNI untuk profil Kanal C 0,75–1,0 mm:
| Jenis Atap | Berat Atap (kg/m²) | Jarak Kuda-Kuda Maksimal (meter) | Ketebalan Kanal C Minimal |
|---|---|---|---|
| Spandek / Genteng Metal Pasir | 5–10 | 1,2–1,5 | 0,75 mm |
| Genteng Aspal Bitumen | 8–12 | 1,0–1,2 | 0,75 mm |
| Genteng Beton / Keramik / Tanah Liat | 40–75 | 0,9–1,2 | 0,75–1,0 mm |
| Atap Seng / Asbes | 6–8 | 1,2–1,8 | 0,75 mm |
Catatan penting:
Untuk bentang bangunan >6 meter, jarak kuda-kuda cenderung dirapatkan (1,0–1,2 m) untuk mengurangi lendutan gording.
Semakin berat jenis genteng, semakin rapat jarak kuda-kuda yang diperlukan.
Simulasi Hitungan Jarak Kuda-Kuda untuk Atap Genteng Metal
Mari kita hitung langsung untuk kasus nyata.
Data Perencanaan:
- Jenis atap: Genteng metal pasir (berat 8 kg/m²)
- Profil gording: Kanal C 75 × 35 × 0,75 mm
- Berat gording: 6,5 kg/m
- Jarak gording ke gording: 1,2 m
- Plafon: Gypsum + rangka hollow (20 kg/m²)
- Beban hidup (pekerja/hujan): 25 kg/m² (sesuai SNI 1727:2020)
- Modulus elastisitas baja (E): 200.000 MPa
- Momen inersia (I_x) Kanal C 75: sekitar 450.000 mm⁴ (nilai aproksimasi)
Langkah 1: Hitung Beban Total per Meter Gording (q)
Beban mati (qD):
- Berat atap: 8 kg/m² × 1,2 m = 9,6 kg/m
- Berat gording: 6,5 kg/m
- Berat plafon: 20 kg/m² × 1,2 m = 24 kg/m
Total qD = 40,1 kg/m = 393 N/m = 0,393 N/mm
Beban hidup (qL):
- Beban hidup: 25 kg/m² × 1,2 m = 30 kg/m = 294 N/m = 0,294 N/mm
- Kombinasi beban (SNI 1727:2020): 1,2D + 1,6L
q_total = 1,2(0,393) + 1,6(0,294) = 0,472 + 0,470 = 0,942 N/mm
Langkah 2: Uji Jarak L = 1,4 meter (1400 mm)
Batas defleksi (L/180): 1400 / 180 = 7,78 mm
Karena 5,24 mm < 7,78 mm, maka jarak 1,4 meter AMAN untuk genteng metal dengan profil ini.
Simulasi Hitungan untuk Atap Genteng Beton (Beban Berat)
Sekarang kita uji untuk genteng beton yang jauh lebih berat.
Data Perencanaan:
- Jenis atap: Genteng beton (berat 75 kg/m²)
- Profil gording: Kanal C 75 × 35 × 1,0 mm (lebih tebal)
- Berat gording: 8,5 kg/m
- Jarak gording: 1,0 m (dirapatkan karena beban berat)
- Plafon: Gypsum (20 kg/m²)
- Beban hidup: 25 kg/m²
- I_x Kanal C 75 × 1,0 mm: sekitar 580.000 mm⁴
Langkah 1: Hitung Beban Total
Beban mati (qD):
- Berat atap: 75 kg/m² × 1,0 m = 75 kg/m
- Berat gording: 8,5 kg/m
- Berat plafon: 20 kg/m² × 1,0 m = 20 kg/m
Total qD = 103,5 kg/m = 1.015 N/m = 1,015 N/mm
Beban hidup (qL):
- 25 kg/m² × 1,0 m = 25 kg/m = 245 N/m = 0,245 N/mm
Kombinasi beban: 1,2D + 1,6L
- q_total = 1,2(1,015) + 1,6(0,245) = 1,218 + 0,392 = 1,61 N/mm
Langkah 2: Uji Jarak L = 1,0 meter (1000 mm)
Batas defleksi (L/180): 1000 / 180 = 5,56 mm
Karena 1,81 mm < 5,56 mm, maka jarak 1,0 meter AMAN untuk genteng beton. Bahkan bisa diuji untuk 1,2 m, namun dengan risiko lendutan mendekati batas.
Tabel Rekomendasi Jarak Kuda-Kuda
Jika tidak ingin repot menghitung manual, gunakan tabel ini sebagai panduan awal (profil Kanal C 0,75–1,0 mm, bentang bangunan ≤8 m):
| Jenis Atap | Jarak Kuda-Kuda Rekomendasi | Catatan |
|---|---|---|
| Spandek / Zincalum | 1,4 – 1,8 m | Bisa lebih renggang karena beban sangat ringan |
| Genteng Metal Pasir | 1,2 – 1,5 m | Paling umum untuk rumah tinggal |
| Genteng Aspal | 1,0 – 1,2 m | Perlu jarak lebih rapat karena multiplek di bawahnya |
| Genteng Beton / Keramik | 0,9 – 1,2 m | Wajib dirapatkan, gunakan Kanal C 1,0 mm jika bentang >6 m |
| Atap Kaca / Polycarbonate | 1,0 – 1,2 m | Perhatikan beban angin dan titik tumpu |
Cara Menghitung Jumlah Kuda-Kuda yang Dibutuhkan
Setelah jarak ditentukan, hitung total batang kuda-kuda dengan rumus:
Contoh: Panjang bangunan 10 m, jarak kuda-kuda 1,25 m
- Jumlah = (10 / 1,25) + 1 = 8 + 1 = 9 batang kuda-kuda
Jangan lupa tambahkan 5–10% untuk waste (potongan, kesalahan potong).
Akhir Kata
Menentukan jarak kuda kuda baja ringan tidak bisa hanya mengandalkan pengalaman tukang atau ikut-ikutan proyek sebelah.
Dengan mengacu pada SNI 1727:2020 untuk pembebanan dan SNI 7971:2013 untuk kapasitas profil, kita bisa menghitung jarak yang aman, efisien, dan sesuai standar nasional. Simulasi di atas menunjukkan bahwa untuk genteng metal, jarak 1,2–1,5 meter sudah cukup, sementara genteng beton butuh 0,9–1,2 meter. Gunakan rumus defleksi dan kombinasi beban untuk memastikan atap tidak lendut di kemudian hari.
