Costindo – Jenis baja ringan yang umum digunakan pada konstruksi rumah meliputi kanal C, reng atau top hat, serta profil tambahan seperti U track dan bracing. Pemilihannya tidak cukup berdasarkan harga per batang, kita perlu menyesuaikan profil, ketebalan, mutu lapisan antikarat, jenis penutup atap, bentang kuda-kuda, dan beban bangunan.
Untuk menghitung kebutuhannya, tentukan lebih dulu luas bidang atap miring, lalu ubah luas tersebut menjadi kebutuhan kanal C, reng, sekrup, dan aksesori. Perhitungan berikut dapat digunakan sebagai estimasi awal sebelum diverifikasi oleh aplikator atau tenaga struktur.
Daftar Isi
Mengenal Jenis Baja Ringan
Istilah “baja ringan” umumnya merujuk pada profil baja canai dingin yang dipakai untuk rangka atap, dinding, atau lantai.
Di Indonesia, profil rangka baja ringan memiliki acuan SNI 8399:2017/Amd1:2019, yang ditetapkan sebagai standar profil rangka baja ringan untuk bangunan gedung dan perumahan. Standar tersebut mencakup persyaratan bahan, mutu, pengujian, toleransi ukuran, dan penandaan produk.
1. Kanal C
Kanal C merupakan profil utama dalam rangka atap. Bentuknya menyerupai huruf C dan biasanya dipakai untuk:
- Kaki kuda-kuda.
- Batang web atau pengisi kuda-kuda.
- Balok penyangga.
- Rangka dinding.
- Struktur pendukung plafon tertentu.
Ukuran kanal C berbeda-beda menurut produsen dan kebutuhan struktur. Produk yang umum dijumpai memiliki tinggi profil sekitar 70–75 mm dengan ketebalan mulai sekitar 0,60 mm hingga lebih dari 1,00 mm.
Semakin besar bentang atap dan semakin berat penutupnya, semakin besar pula kebutuhan kapasitas profil. Genteng beton, genteng keramik, atau penutup atap dengan beban tambahan tidak sebaiknya dipasangkan pada profil tipis tanpa perhitungan struktur.
2. Reng atau Top Hat
Reng berfungsi menopang penutup atap seperti genteng metal, genteng keramik, atau lembaran atap tertentu. Profilnya menyerupai topi sehingga sering disebut top hat.
Dalam acuan SNI 8399, profil top hat memiliki beberapa seri tinggi, antara lain TH25, TH30, TH35, TH40, TH45, dan TH60. Ketebalan serta berat minimum profil dapat berbeda sesuai seri dan kelas produknya.
Jarak reng tidak selalu sama. Penentuannya mengikuti:
- Jenis penutup atap.
- Panjang efektif genteng.
- Rekomendasi produsen.
- Beban rencana.
- Kemiringan atap.
Untuk genteng yang memiliki sistem kait, jarak reng harus mengikuti modul genteng. Menggunakan angka tetap tanpa mengukur genteng bisa menyebabkan sambungan tidak tepat dan menambah potensi kebocoran.
3. U Track atau Kanal U
Kanal U berfungsi sebagai profil pengikat atau dudukan pada bagian tertentu, misalnya:
- Pertemuan rangka dengan dinding.
- Rangka dinding partisi.
- Dudukan ujung profil.
- Pengikat konstruksi tambahan.
Kanal U bukan pengganti kanal C sebagai elemen utama kuda-kuda. Penggunaannya perlu mengikuti detail sambungan dan rancangan rangka.
4. Bracing
Bracing adalah pengaku yang membantu menjaga rangka tetap stabil terhadap goyangan dan perubahan bentuk. Bentuknya dapat berupa:
- Ikatan angin.
- Pengaku diagonal.
- Pengaku lateral.
- Bracing pada bidang atap.
- Bracing pada bidang kuda-kuda.
Komponen ini sering diabaikan ketika orang menghitung material hanya dari luas atap. Padahal, atap tidak hanya membutuhkan batang utama, tetapi juga sistem pengaku, sambungan, dan angkur.
5. Aksesori Sambungan
Rangka baja ringan memerlukan komponen pendukung, seperti:
- Sekrup SDS atau self-drilling screw.
- Dynabolt atau angkur.
- Pelat sambungan.
- Baut dan mur pada detail tertentu.
- Klip atau pengikat penutup atap.
- Sealant dan flashing.
Jumlah serta jenis sekrup harus menyesuaikan detail sambungan. Sekrup yang terlalu pendek, ulir tidak sesuai, atau pemasangan miring dapat mengurangi kekuatan hubungan antarprofil.
Cara Memilih Jenis Baja Ringan yang Tepat
Gunakan urutan pemeriksaan berikut sebelum membeli:
- Tentukan tipe dan berat penutup atap.
- Ukur bentang serta bentuk atap.
- Tentukan jarak kuda-kuda berdasarkan perhitungan teknis.
- Pilih kanal C berdasarkan kapasitas, bukan sekadar ukuran populer.
- Pilih reng berdasarkan modul penutup atap.
- Periksa BMT, lapisan pelindung, berat minimum, dan penandaan produk.
- Pastikan sambungan menggunakan sekrup serta angkur yang sesuai.
- Minta gambar kerja atau daftar potong jika proyek memiliki bentuk atap kompleks.
- Tambahkan cadangan material secara terukur.
- Gunakan tenaga berpengalaman untuk pemasangan dan pemeriksaan akhir.
Untuk rumah sederhana dengan bentang pendek, estimasi luas dapat membantu menyusun anggaran awal. Namun, bila atap memiliki bentang besar, genteng berat, plafon gantung, kanopi lebar, atau bentuk limasan kompleks, perhitungan struktur sebaiknya dilakukan sebelum pembelian.
Saat membeli baja ringan, perhatikan perbedaan antara BMT dan TCT.
- BMT (Base Metal Thickness) adalah ketebalan baja inti sebelum lapisan pelindung.
- TCT (Total Coating Thickness) adalah ketebalan total setelah lapisan pelindung ikut dihitung.
Dua produk yang sama-sama tertulis “0,75 mm” belum tentu memiliki ketebalan baja inti yang sama jika salah satunya mencantumkan TCT, sementara produk lain menggunakan BMT.
Selain ketebalan, periksa pula:
- Sertifikasi atau kesesuaian terhadap standar yang diklaim.
- Jenis lapisan pelindung, seperti galvanis atau galvalum.
- Berat minimum per meter.
- Identitas produsen dan tanda produk.
- Kondisi permukaan tanpa korosi, retak, atau deformasi.
SNI 8399:2017 menetapkan profil rangka baja ringan dengan ketebalan nominal tertentu, termasuk rentang sekitar 0,40 mm hingga 1,10 mm untuk profil yang tercakup dalam standar tersebut.
Data yang Dibutuhkan Sebelum Menghitung
Siapkan data berikut agar estimasi tidak terlalu meleset:
- Panjang bangunan.
- Lebar bangunan.
- Panjang overstek pada setiap sisi.
- Bentuk atap, misalnya pelana, limasan, atau kombinasi.
- Sudut kemiringan atap.
- Jenis penutup atap.
- Jarak antar-kuda-kuda.
- Jarak reng sesuai modul penutup atap.
- Panjang batang baja ringan yang tersedia.
- Detail nok, jurai, teritis, talang, dan kanopi.
Untuk atap pelana sederhana, perhitungan luas dapat dilakukan dengan rumus. Namun, atap limasan, jurai, atau bentuk bertingkat membutuhkan pemecahan bidang menjadi beberapa bagian agar hasilnya lebih akurat.
Contoh Perhitungan Kebutuhan Baja Ringan
Rumus Luas Atap Miring
Untuk bangunan persegi panjang dengan atap sederhana, rumus estimasi luas atap miring adalah:
Sebagian kontraktor menghitung luas atap dengan pendekatan berbeda berdasarkan bidang atap aktual.
Karena itu, hasil akhir perlu disesuaikan dengan bentuk atap dan detail konstruksi. Rumus luas miring dengan faktor kosinus juga umum digunakan dalam estimasi volume atap.
Contoh ukuran bangunan
Misalnya:
- Panjang bangunan: 10 meter.
- Lebar bangunan: 8 meter.
- Overstek: 0,60 meter pada setiap sisi.
- Kemiringan atap: 30°.

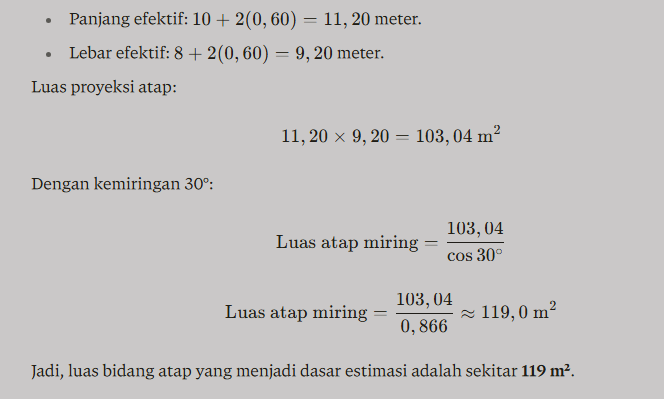

Maka ukuran denah atap menjadi seperti pada gambar dibawah ini:
Cara Menghitung Kebutuhan Kanal C

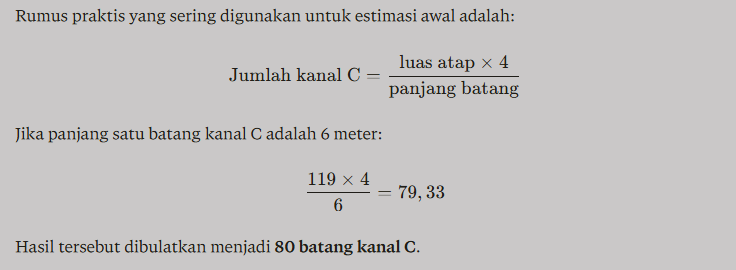

Rumus praktis ini sering digunakan untuk estimasi awal, perhatikan gambar dibawah ini:
Perlu diperhatikan bahwa angka pengali (x) 4 bukan standar universal. Nilainya merupakan pendekatan kebutuhan material dan dapat berubah berdasarkan:
- Jarak kuda-kuda.
- Bentuk atap.
- Ukuran bentang.
- Jumlah batang web.
- Detail jurai dan nok.
- Jenis penutup atap.
- Kebutuhan pemotongan dan sambungan.
Untuk pemesanan, tambahkan cadangan sekitar 5–10% untuk potongan, kerusakan, dan penyesuaian lapangan. Dengan cadangan 10%, kebutuhan praktis menjadi sekitar 88 batang.
Cara Menghitung Kebutuhan Reng
Ada dua cara yang lebih masuk akal untuk menghitung reng.

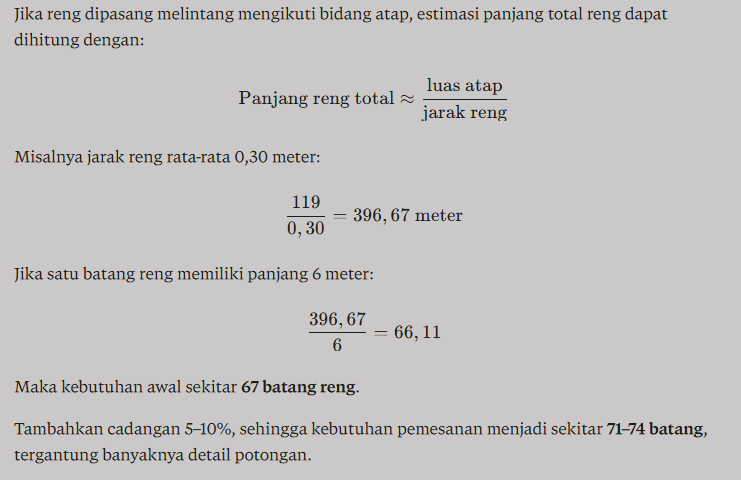

1. Berdasarkan luas dan jarak reng

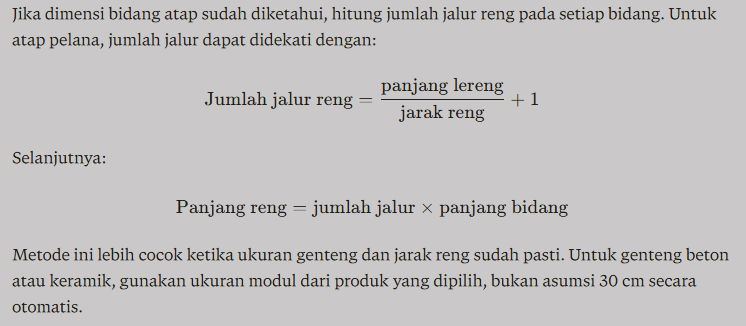

2. Berdasarkan jumlah jalur reng
Menghitung Sekrup dan Komponen Tambahan
Estimasi sekrup biasanya dihitung berdasarkan luas atap atau jumlah titik sambungan. Salah satu pendekatan lapangan menggunakan kisaran 20 sekrup per m², tetapi kebutuhan aktual bergantung pada jenis penutup atap dan detail rangka.
Jika luas atap 119 m²:
- 119 × 20 = 2.380 sekrup
Angka tersebut sebaiknya dipisahkan menurut fungsi:
- Sekrup untuk sambungan antarprofil.
- Sekrup untuk memasang reng.
- Sekrup penutup atap.
- Sekrup untuk flashing dan aksesori.
- Angkur ke ring balok atau struktur beton.
Kebutuhan angkur, bracket, dan sekrup tidak sebaiknya ditentukan hanya dari luas atap. Jumlahnya mengikuti jumlah titik tumpuan, detail kuda-kuda, panjang sisi bangunan, dan rancangan sambungan.
Estimasi Material
Berikut ilustrasi estimasi awal berdasarkan luas atap 119 m²:
| Komponen | Rumus pendekatan | Hasil awal |
|---|---|---|
| Kanal C 6 m | 119 × 4 ÷ 6 | 80 batang |
| Kanal C dengan cadangan 10% | 80 × 1,10 | 88 batang |
| Reng 6 m, jarak 30 cm | 119 ÷ 0,30 ÷ 6 | 67 batang |
| Reng dengan cadangan 10% | 67 × 1,10 | 74 batang |
| Sekrup, pendekatan 20/m² | 119 × 20 | 2.380 buah |
Tabel tersebut hanya berfungsi sebagai “RAB awal”. Jumlah akhir harus dikoreksi lagi berdasarkan gambar kerja, ukuran profil, jarak kuda-kuda, jumlah jurai, bentuk atap, serta tipe genteng.
Mengapa Perhitungan Luas Saja Tidak Cukup?
Dua atap dengan luas sama belum tentu membutuhkan jumlah baja ringan yang sama. Atap limasan memiliki jurai dan potongan yang lebih kompleks dibandingkan atap pelana, sedangkan atap dengan banyak kanopi membutuhkan rangka tambahan di luar bidang utama.
Perbedaan kebutuhan juga dipengaruhi oleh:
- Bentang antar tumpuan.
- Jarak kuda-kuda.
- Beban penutup atap.
- Beban plafon dan instalasi.
- Beban angin.
- Beban hujan.
- Kondisi ring balok.
- Detail sambungan.
- Panjang overstek.
Karena itu, angka seperti “sekian batang per meter persegi” hanya layak digunakan untuk estimasi awal, bukan sebagai pengganti desain struktur.
Kesalahan Umum yang Sering Terjadi
1. Memilih profil berdasarkan harga termurah
Profil lebih tipis memang menurunkan biaya pembelian, tetapi dapat meningkatkan risiko lendutan, puntir, dan kegagalan sambungan jika tidak sesuai beban.
2. Menganggap semua ketebalan sama
Pastikan label produk menjelaskan apakah angka ketebalan merujuk pada BMT atau TCT. Bandingkan berat per meter dan spesifikasi teknis, bukan hanya angka pada kemasan.
3. Mengabaikan jenis genteng
Genteng beton dan keramik umumnya memberikan beban lebih besar daripada penutup atap metal ringan. Jarak kuda-kuda dan kapasitas profil harus disesuaikan.
4. Menggunakan jarak reng secara asal
Jarak reng harus mengikuti ukuran efektif penutup atap. Kesalahan beberapa sentimeter dapat menyebabkan genteng tidak terkunci sempurna.
5. Tidak menghitung bracing dan sambungan
Kanal C dan reng bukan satu-satunya material. Ikatan angin, sekrup, angkur, bracket, dan pengaku menentukan kestabilan sistem rangka.
6. Tidak menyediakan material cadangan
Pemotongan pada nok, jurai, teritis, dan sudut atap menghasilkan sisa material. Cadangan 5–10% biasanya lebih aman untuk estimasi pembelian, meski kebutuhan aktual tetap bergantung pada efisiensi pemotongan.
Menentukan jenis baja ringan berarti memilih sistem rangka yang sesuai dengan beban dan bentuk atap, bukan hanya membandingkan ketebalan atau harga per batang. Hitung luas bidang miring, tentukan kebutuhan kanal C dan reng, masukkan aksesori serta cadangan material, lalu validasi hasilnya dengan gambar kerja dan spesifikasi teknis produk.
