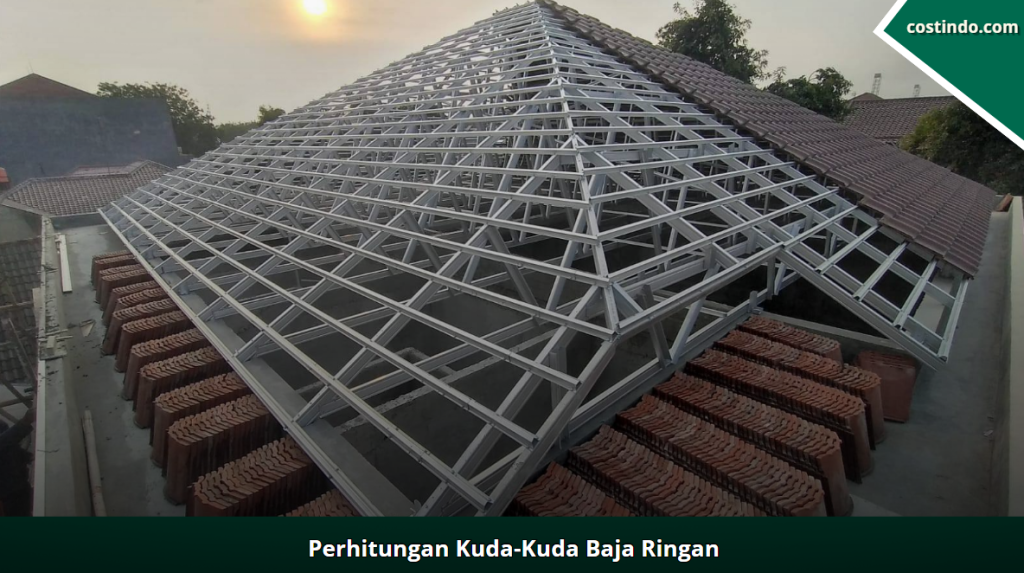

Kuda Kuda Baja Ringan Salah Hitung? Ini Risiko pada Atap

Costindo – Kesalahan menghitung kuda kuda baja ringan tidak selalu langsung terlihat saat pemasangan. Atap mungkin tampak rapi ketika baru selesai, tetapi perubahan bentuk, genteng bergeser, plafon retak, hingga rangka terangkat angin dapat muncul beberapa bulan kemudian.

Masalahnya sering bukan hanya pada ukuran profil. Jarak antar kuda-kuda, panjang bentang, kemiringan atap, posisi tumpuan, sambungan, bracing, jenis penutup atap, serta beban angin dan hujan harus dihitung sebagai satu sistem.

Baja canai dingin juga perlu dirancang berdasarkan kapasitas penampang dan sambungannya, bukan sekadar mengikuti ukuran yang umum dipakai di lapangan.

Mengapa Perhitungan Kuda Kuda Baja Ringan Tidak Boleh Asal?

Kuda-kuda bekerja sebagai rangka segitiga yang menyalurkan beban atap menuju dinding atau ring balok. Setiap batang memiliki fungsi berbeda, ada batang atas yang menerima tekan atau tarik, batang bawah, batang web, reng, serta elemen pengaku.

Kesalahan satu bagian dapat mengubah distribusi gaya seluruh rangka. Misalnya, jarak kuda-kuda diperlebar tanpa menambah kapasitas profil. Akibatnya, gording dan reng menerima beban lebih besar, sementara sambungan menanggung gaya yang tidak diperhitungkan pada desain awal.

Perencanaan struktur baja canai dingin di Indonesia mengacu pada SNI 7971:2013 Struktur Baja Canai Dingin, yang mencakup komponen, elemen, sambungan, dan persyaratan desain baja berbentuk canai dingin. Profil kanal C dan elemen sejenis yang digunakan pada konstruksi atap termasuk dalam lingkup standar tersebut.

Faktor yang wajib masuk perhitungan

Sebelum menentukan ukuran dan jumlah profil, data berikut perlu dikumpulkan:

• Bentang bersih dari tumpuan ke tumpuan.
• Panjang dan lebar bangunan.
• Kemiringan atap.
• Jenis penutup atap, seperti genteng beton, genteng keramik, metal, atau lembaran ringan.
• Jarak antar-kuda-kuda.
• Jarak reng dan gording.
• Beban plafon, insulasi, panel surya, tangki, atau peralatan lain.
• Kondisi lokasi terhadap angin, hujan, dan gempa.
• Posisi tumpuan serta kekuatan ring balok.
• Detail sambungan dan jumlah sekrup.
• Sistem bracing atau pengaku angin.

Ukuran profil yang sama belum tentu aman untuk dua rumah berbeda. Rangka untuk atap metal ringan dengan bentang 6 meter tidak bisa langsung disamakan dengan rangka untuk genteng beton pada bentang yang sama.

Beban Apa Saja yang Bekerja pada Atap?

Atap menerima kombinasi beban vertikal dan horizontal. Beban tersebut diteruskan secara berurutan dari penutup atap ke reng, gording, kuda-kuda, tumpuan, lalu ke struktur bangunan dan fondasi.

1. Beban mati

Beban mati adalah berat komponen yang selalu berada di atas rangka, antara lain:

• Penutup atap.
• Reng dan gording.
• Profil kuda-kuda.
• Plafon dan rangkanya.
• Insulasi.
• Talang.
• Lisplang.
• Panel surya.
• Peralatan permanen.

Beban mati tidak boleh dihitung hanya dari berat profil. Pada atap genteng, berat penutup dan aksesori biasanya jauh lebih dominan dibandingkan berat rangka baja ringan.

2. Beban hidup atap

Beban hidup berasal dari aktivitas sementara, seperti pekerja yang melakukan pemasangan atau perawatan, serta barang yang diletakkan di area atap atau loteng. SNI 1727:2020 mengatur beban desain minimum dan kriteria pembebanan bangunan, termasuk beban hidup, beban atap, beban hujan, serta beban angin.

Atap yang tidak dirancang sebagai area penyimpanan tidak boleh diperlakukan seperti lantai gudang. Namun, akses pemeliharaan tetap harus diperhitungkan sesuai fungsi dan kondisi bangunan.

3. Beban hujan

Air hujan dapat menambah beban apabila aliran tersumbat, kemiringan tidak memadai, atau terjadi genangan di atap dak dan area dengan talang tertentu. Beban ini menjadi lebih kritis pada atap dengan:

• Talang sempit.
• Lubang pembuangan sedikit.
• Kemiringan rendah.
• Penutup yang melendut.
• Saluran yang mudah tersumbat daun dan kotoran.

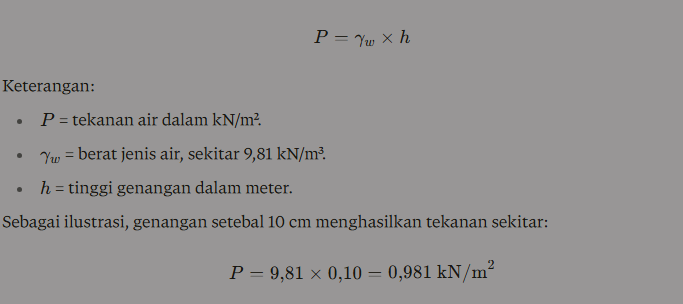

Beban air relatif sederhana dihitung dengan prinsip:

Nilai ini hampir 1 kN/m², belum termasuk berat penutup atap dan komponen lainnya. Pada bagian atap yang tidak dirancang untuk menahan genangan, angka tersebut dapat menjadi beban tambahan yang signifikan.

4. Beban angin

Angin dapat menekan atap dari atas, tetapi juga menghisapnya ke atas. Pada atap ringan, gaya angkat sering menjadi kondisi kritis karena massa rangka kecil.

SNI 1727:2020 memuat ketentuan beban angin minimum. Untuk bangunan gedung tertutup atau tertutup sebagian, sumber yang memuat ketentuan tersebut mencantumkan nilai minimum 0,38 kN/m² pada luas atap yang diproyeksikan tegak lurus terhadap arah angin.

Nilai desain aktual tetap harus mempertimbangkan lokasi, ketinggian, kategori eksposur, bentuk atap, serta koefisien tekanan.

Tekanan angin tidak boleh diterjemahkan sebagai angka tunggal untuk semua bangunan. Rumah di area terbuka, dekat pantai, atau berada di bangunan yang lebih tinggi dapat mengalami kondisi angin berbeda dengan rumah yang terlindung bangunan sekitar.

5. Beban gempa

Massa atap memengaruhi gaya inersia saat gempa. Meski baja ringan memiliki berat sendiri yang kecil, sistem atap tetap harus memiliki jalur penyaluran gaya dan pengaku yang memadai.

Masalah yang sering muncul bukan hanya batang kuda-kuda, melainkan hubungan antara rangka, ring balok, angkur, dan dinding. Atap yang cukup kuat secara lokal dapat tetap mengalami kegagalan jika tumpuan atau sambungannya tidak mampu meneruskan gaya lateral.

Simulasi Sederhana Salah Menentukan Jarak Kuda-Kuda

Anggap sebuah rumah memiliki:

• Panjang bangunan: 10 meter.
• Lebar bangunan: 6 meter.
• Jarak antar-kuda-kuda rencana: 1,2 meter.
• Beban total terfaktor pada bidang atap: 0,75 kN/m².
• Panjang miring atap dianggap 3,6 meter.

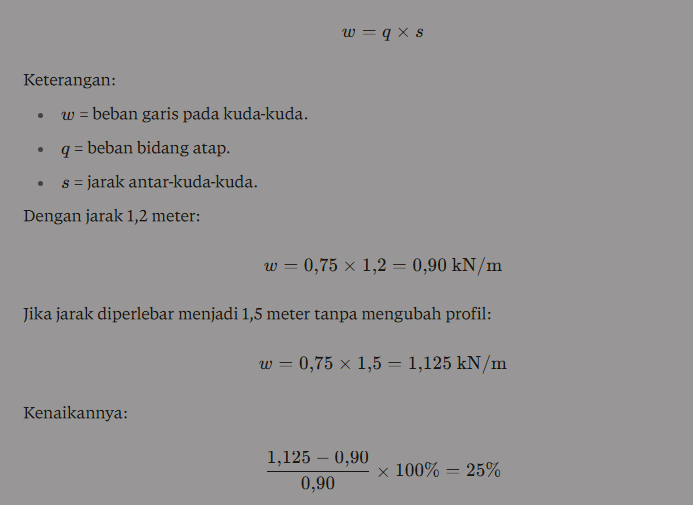

Beban garis yang diterima satu kuda-kuda secara sederhana dapat diperkirakan dari:

Artinya, beban garis yang diterima setiap kuda-kuda naik 25 persen. Kenaikan ini belum memperhitungkan perubahan panjang efektif, kelangsingan batang, lendutan, gaya pada sambungan, dan pengaruh bracing.

Perhitungan tersebut hanya ilustrasi untuk memahami hubungan jarak dan beban. Verifikasi akhir tetap harus dilakukan menggunakan geometri, mutu material, kapasitas penampang, kondisi tumpuan, kombinasi beban, dan detail sambungan yang sebenarnya.

Risiko Jika Kuda Kuda Salah Hitung

1. Atap Melendut

Lendutan terjadi ketika kekakuan rangka tidak cukup menahan beban. Tanda-tandanya antara lain:

• Garis nok tampak turun.
• Penutup atap terlihat bergelombang.
• Plafon mengikuti bentuk rangka dan tampak cekung.
• Reng atau gording melendut di antara tumpuan.
• Pintu dan jendela di bawah area tertentu mulai sulit ditutup karena deformasi struktur pendukung.

Lendutan tidak selalu berarti rangka akan langsung runtuh, tetapi menunjukkan bahwa sistem bekerja di luar kondisi layan yang diharapkan. Jika dibiarkan, sambungan dan penutup atap dapat mengalami kerusakan berulang.

2. Sambungan Sekrup Terlepas atau Robek

Profil baja ringan relatif tipis sehingga kapasitas sambungan tidak hanya ditentukan oleh kuat tarik sekrup. Kegagalan dapat berupa:

• Lubang sekrup melebar.
• Lembaran profil robek.
• Sekrup tertarik keluar.
• Kepala sekrup menembus profil.
• Dua profil bergeser karena jumlah sekrup tidak cukup.

SNI 7971:2013 mengakui berbagai metode penyambungan, termasuk sekrup, baut, paku keling, clinching, paku, las, dan metode mekanis lain yang sesuai. Karena itu, detail sambungan perlu dirancang berdasarkan gaya yang bekerja, bukan sekadar mengikuti kebiasaan tukang.

3. Atap Terangkat Saat Angin Kencang

Atap ringan memiliki keuntungan berupa beban mati kecil, tetapi kondisi ini juga membuat gaya angkat angin menjadi perhatian. Kegagalan dapat bermula dari:

• Tidak adanya angkur ke ring balok.
• Bracing tidak terpasang menerus.
• Sekrup pada tumpuan terlalu sedikit.
• Sambungan kuda-kuda dengan ring balok tidak detail.
• Rangka atap hanya mengandalkan berat genteng.

Jika satu titik tumpuan terangkat, beban dapat berpindah ke titik lain secara mendadak. Distribusi gaya yang berubah ini berpotensi menyebabkan kerusakan berantai.

4. Tekuk pada batang tekan

Profil tipis dapat mengalami tekuk lokal, distorsional, atau tekuk global sebelum material mencapai kekuatan lelehnya. Risiko meningkat apabila:

• Batang terlalu panjang tanpa pengaku.
• Bracing dipasang tidak sesuai arah.
• Profil dipotong untuk instalasi tanpa penguatan.
• Penampang terpuntir.
• Rangka tidak berada pada bidang yang benar.

Batang yang tampak lurus sebelum dibebani belum tentu aman. Kapasitas tekan sangat dipengaruhi oleh kelangsingan dan panjang efektif.

5. Kerusakan pada ring balok dan dinding

Beban atap diteruskan ke tumpuan. Jika ring balok, dinding, atau angkur tidak dirancang untuk menerima gaya tersebut, kerusakan dapat muncul dalam bentuk:

• Retak diagonal di sekitar tumpuan.
• Retak memanjang pada ring balok.
• Angkur tercabut.
• Dinding bagian atas bergeser.
• Tumpuan lokal tertekan atau hancur.

Karena itu, pemeriksaan tidak boleh berhenti pada profil baja ringan. Sistem tumpuan merupakan bagian dari jalur beban yang sama.

6. Kerusakan akibat perubahan di lapangan

Penambahan panel surya, plafon berat, tangki air, antena, atau kanopi dapat mengubah beban awal. Begitu pula pemasangan instalasi dengan cara memotong batang kuda-kuda tanpa perhitungan.

Perubahan tersebut harus dievaluasi oleh tenaga yang memahami struktur. Memotong satu batang diagonal dapat menghilangkan jalur gaya yang semula menjaga kestabilan rangka.

Cara Mengecek Kuda Kuda Baja Ringan di Lapangan

Pemeriksaan visual tidak menggantikan analisis struktur, tetapi dapat membantu menemukan indikasi masalah lebih awal.

Cek geometri dan posisi tumpuan

Pastikan:

• Jarak antar-kuda-kuda sesuai gambar kerja.
• Kuda-kuda berdiri pada posisi yang benar.
• Titik tumpu berada di atas ring balok atau elemen penyangga yang direncanakan.
• Nok dan lisplang membentuk garis yang wajar.
• Tidak ada kuda-kuda yang miring atau terpuntir.

Perbedaan posisi beberapa sentimeter dapat memengaruhi pembagian beban, terutama pada bentang panjang atau atap dengan bentuk tidak simetris.

Cek profil

Periksa apakah profil:

• Memiliki ukuran dan ketebalan sesuai spesifikasi.
• Tidak penyok atau tertekuk sebelum dipasang.
• Tidak mengalami karat berlebihan.
• Tidak dipotong pada bagian kritis.
• Tidak dilubangi sembarangan untuk pipa atau kabel.

Profil yang sudah rusak saat pengiriman atau pemasangan sebaiknya tidak langsung digunakan pada batang utama.

Cek sekrup dan sambungan

Perhatikan:

• Jumlah sekrup di setiap titik sambungan.
• Posisi sekrup terhadap tepi profil.
• Apakah sekrup menembus kedua lapisan profil.
• Apakah ada sambungan yang hanya menempel pada satu sisi.
• Apakah kepala sekrup rusak atau tidak mengikat.
• Apakah sambungan kuda-kuda ke ring balok memiliki angkur yang jelas.

Dokumentasi foto sebelum plafon ditutup sangat membantu ketika diperlukan pemeriksaan atau perbaikan.

Cek bracing

Bracing bukan aksesori tambahan. Elemen ini membantu menjaga agar kuda-kuda tidak bergeser, terpuntir, atau kehilangan kestabilan lateral.

Periksa keberadaan:

• Bracing diagonal.
• Bracing memanjang.
• Pengaku pada bidang atap.
• Pengaku di sekitar nok dan tumpuan.
• Pengaku tambahan di area bukaan atau perubahan bentuk atap.

Ketiadaan bracing sering tidak terlihat dari bawah karena tertutup plafon, padahal perannya menentukan kestabilan sistem.

Tanda Atap Perlu Segera Diperiksa

Hubungi tenaga ahli struktur apabila ditemukan salah satu kondisi berikut:

• Nok turun atau berubah bentuk.
• Plafon retak memanjang di bawah garis kuda-kuda.
• Genteng bergeser berulang kali.
• Atap berbunyi atau bergetar saat angin.
• Sambungan tampak renggang.
• Ada profil yang tertekuk.
• Ring balok retak di dekat tumpuan.
• Air menggenang atau talang sering meluap.
• Atap berubah setelah pemasangan panel surya atau peralatan berat.
• Terjadi kerusakan setelah angin kencang atau gempa.

Jangan menambah batang secara acak tanpa mengetahui jalur gaya. Batang tambahan yang salah posisi dapat menambah beban tanpa benar-benar memperbaiki kestabilan.

Standar dan Dokumen yang Perlu Digunakan

Dokumen desain sebaiknya mencantumkan setidaknya:

Acuan pembebanan perlu disesuaikan dengan standar yang berlaku. SNI 1727:2020 ditetapkan sebagai revisi SNI 1727:2013 melalui Keputusan Kepala BSN Nomor 235/KEP/BSN/7/2020. Standar tersebut mengatur beban desain minimum dan kriteria terkait untuk bangunan gedung serta struktur lain.

Untuk kondisi gempa, analisis perlu mengacu pada ketentuan ketahanan gempa yang berlaku dan mempertimbangkan hubungan antara atap, dinding, ring balok, serta fondasi. Rangka atap tidak bekerja sendirian sebagai komponen terpisah dari bangunan.

Langkah Aman Sebelum Memasang atau Memperbaiki

1. Ukur ulang bentang, kemiringan, dan jarak tumpuan.
2. Identifikasi semua lapisan penutup dan beban tambahan.
3. Tentukan profil berdasarkan data material yang jelas.
4. Hitung beban dan kombinasi pembebanan sesuai standar.
5. Periksa kapasitas batang terhadap tarik, tekan, tekuk, dan lendutan.
6. Hitung sambungan, bukan hanya batangnya.
7. Rancang bracing dan hubungan ke ring balok.
8. Pastikan ring balok serta dinding mampu menerima reaksi tumpuan.
9. Cocokkan gambar kerja dengan pemasangan aktual.
10. Lakukan inspeksi sebelum plafon dan penutup menyulitkan akses.

Untuk rumah sederhana dengan konfigurasi teratur, tenaga ahli dapat menentukan metode pemeriksaan yang proporsional. Namun, bentang besar, atap bertingkat, dak beton, panel surya, tangki air, lokasi terbuka, dan bangunan publik memerlukan verifikasi struktur yang lebih menyeluruh.

Harga material yang lebih murah karena profil dikurangi, jarak diperlebar, atau bracing dihilangkan dapat berubah menjadi biaya perbaikan yang jauh lebih besar. Kuda kuda baja ringan yang aman bukan ditentukan oleh banyaknya batang atau ketebalan yang tampak secara kasatmata, melainkan oleh kecocokan antara beban, geometri, kapasitas profil, sambungan, tumpuan, dan pengaku.
